Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели
с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели
с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.
Преимущества:
• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РМ47;
– расцепитель независимый РН47.
• Широкий диапазон рабочих температур от –40 °С до +50 °С.
• Усовершенствованная более широкая рукоятка включения с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики:
Соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А 4 500
Напряжение постоянного тока, В/полюс 48
Характеристики срабатывания электромагнитного расцепителя В, С, D
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 6 000
Механическая износостойкость, циклов В-О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,3÷0,5
Масса 1 полюса, кг 0,1
Диапазон рабочих температур, °С -40 ÷ +50
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
80 типоисполнений на 10 номинальных токов.
Преимущества:
• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РМ47;
– расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур
от –40 °С до +50 °С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики:
Соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 10, 16, 25, 32, 35, 40, 50, 63, 80, 100
Номинальная отключающая способность, А 10 000
Напряжение постоянного тока, В/полюс 60
Характеристики срабатывания электромагнитного расцепителя С, D
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 6000
Механическая износостойкость, циклов В-О, не менее 20000
Максимальное сечение присоединяемых проводов, мм2 35
Наличие драгоценных металлов (серебро), г/полюс 0,9÷1,2
Масса одного полюса, кг 0,15
Диапазон рабочих температур, °С -40 ÷ +50
Автоматические выключатели серии АП 50 Б предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и отключения электродвигателей.
Эти аппараты могут защищать установку от перегруза и от токов короткого замыкания. В зависимости от назначения в него могут быть встроены различные расцепители:
- электромагнитные (защита от токов КЗ);
- тепловые (защита от перегруза);
- комбинированные (защита от токов КЗ и перегруза).
Основными элементами автомата являются контактная система, система дугогашения, привод, и расцепители.
Автоматы с тепловыми и комбинированными расцепителями имеют обратно зависящую характеристику, это означает, что время, в течение которого они срабатывают, зависят от тока перегруза или короткого замыкания протекающего через автомат, чем больше ток, тем быстрее автомат отключает линию. Автоматический выключатель предназначен для редких оперативных включений, 3-5 переключения в час.

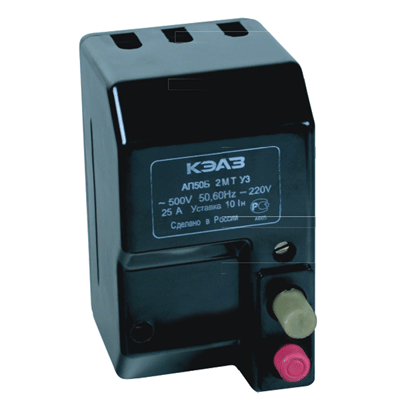

Автоматический выключатель серии АП50Б, условное обозначение:
АП50Б - ХХХХ Х ХХХ.Х
• АП50Б - серия;
• ХХХХ - максимальные расцепители тока:
-МТ- комбинированный максимальный расцепитель тока (электромагнитный и тепловой);
-М- электромагнитный максимальный расцепитель тока;
-Т- тепловой максимальный расцепитель тока;
-Х- дополнительный расцепитель:
-Н- минимальный расцепитель напряжения (номинальные напряжения: 110, 127, 220, 380, 400, 415 В переменного тока частотой 50 Гц);
-Д- независимый расцепитель (номинальное напряжение: 110, 127, 220, 230, 240, 380, 400, 415, 440 В переменного тока частотой 50 - 60 Гц);
-О- максимальный расцепитель тока в нулевом проводе;
• ХХХ- климатическое исполнение (У, ХЛ, Т) и категория размещения (2, 3, 5):
-УЗ, ТЗ, ХЛ5- без оболочки;
-У2, Т2, ХЛ5- в дополнительной металлической оболочке степени защиты IP54;
• Х - условное обозначение выключателя в зависимости от номинального тока главных цепей выключателя:
-1- (1,6; 2,5; 4 А);
-2- (6,3; 10; 16 А);
-3- (25; 40; 50; 63 А).
Технические характеристики:
Степень защиты IP20
Крепление: винт
Стандартная упаковка 1 шт
Сечение присоединяемого провода 2.5-6 кв мм
Число полюсов 2 или 3
Номинальный ток 63 А
Уставка электромагнитного расцепителя: стандарт 10Iн, по заказу 3,5н
Номинальное напряжение, В:
переменный ток 500, постоянный ток 220
Предельная коммутационная способность, kA 0,5-4,0
Допустимое отклонение от рабочего положения, градусов не более 5
Гарантийный срок эксплуатации, лет 2
Габаритные размеры (LxBxH) мм
двухполюсный 81х138х108
трехполюсный 103х138х108
