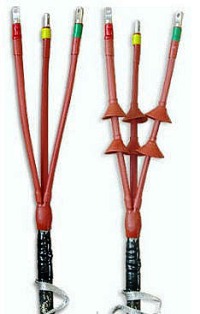

Муфты кабельные концевые термоусаживаемые типа КНТп, КВТп
Предназначены для оконцевания силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 10 кВ.При эксплуатации муфт допустимая разность уровней их установки по высоте (для кабелей с бумажной изоляцией) до 25 м.
Монтаж муфт осуществляется методом термоусаживания. Термоусаживаемые детали с нанесенным на внутреннюю поверхность клеем-герметиком нагреваются с помощью газовой горелки или высокотемпературного фена. При температуре 120°С-140°С деталь под воздействием внутренних сил усаживается (сжимается по диаметру) до контакта с изолируемой поверхностью и, вытесняя воздух, заполняет неровности и раковины. После остывания происходит надежное приклеивание усаженной детали к элементу кабеля и долговечная герметизация внутреннего объема муфты. Срок службы не менее 30 лет.
Эксплуатация муфт допускается при температуре окружающей среды от -50°С до +50°С, а также при относительной влажности до 98% при температуре +35°С.
Муфты по желанию потребителя комплектуются как деталями непаяного заземления, так и паяного. Возможна поставка муфт в комплекте с болтовыми наконечниками марки НБ.
Преимуществом муфт является сочетание высокой надежности с достаточно быстрым и удобным монтажом муфты (негромоздкая конструкция муфты). Это достигается благодаря тому, что термоусаживаемые изделия обладают высокой термостабильностью, стойкостью к химически агрессивным средам, атмосферостойкостью, отличными электроизоляционными свойствами, эластичностью,а клей-герметик наносится непосредственно на термоусаживаемые изделия, что не требует дополнительных подмоток.
|
Обозначение муфты |
Напряжение, кВ.
|
Число жил
|
Сечение жил кабеля, мм2
|
|
|
внутренняя установка |
наружная установка |
|||
|
КВТп-1 3х(16-25) |
КНТп-1 3х(16-25) |
1 |
3 |
16,25 |
|
КВТп-1 3х(35-50) |
КНТп-1 3х(35-50) |
1 |
3 |
35, 50 |
|
КВТп-1 3х(70-120) |
КНТп-1 3х(70-120) |
1 |
3 |
70, 95, 120 |
|
КВТп-1 3х(150-240) |
КНТп-1 3х(150-240) |
1 |
3 |
150, 185, 240 |
|
КВТп-1 4х(16-25) |
КНТп-1 4х(16-25) |
1 |
4 |
16,25 |
|
КВТп-1 4х(35-50) |
КНТп-1 4х(35-50) |
1 |
4 |
35, 50 |
|
КВТп-1 4х(70-120) |
КНТп-1 4х(70-120) |
1 |
4 |
70, 95, 120 |
|
КВТп-1 4х(150-240) |
КНТп-1 4х(150-240) |
1 |
4 |
150, 185, 240 |
|
КВТп-1 5х(16-25) |
КНТп-1 5х(16-25) |
1 |
5 |
16,25 |
|
КВТп-1 5х(35-50) |
КНТп-1 5х(35-50) |
1 |
5 |
35, 50 |
|
КВТп-1 5х(70-120) |
КНТп-1 5х(70-120) |
1 |
5 |
70, 95, 120 |
|
КВТп-1 5х(150-240) |
КНТп-1 5х(150-240) |
1 |
5 |
150, 185, 240 |
|
КВТп-10 3х(16-25) |
КНТп-10 3х(16-25) |
10 |
3 |
16,25 |
|
КВТп-10 3х(35-50) |
КНТп-10 3х(35-50) |
10 |
3 |
35, 50 |
|
КВТп-10 3х(70-120) |
КНТп-10 3х(70-120) |
10 |
3 |
70, 95, 120 |
|
КВТп-10 3х(150-240) |
КНТп-10 3х(150-240) |
10 |
3 |
150, 185, 240 |
Кабельная соединительная термоусаживаемая муфта СТп
СТп предназначается для соединения концов силовых кабелей, имеющих бумажную и пластмассовую изоляцию и рассчитанных на напряжение до 10 кВт. Монтируется муфта СТп методом термоусадки. Этот метод основан на изменении размера полимерных изделий с сохранением основной формы при их нагревании.
Муфта СТп применяется при соединении силовых кабелей, работающих под землёй (в грунте и тоннелях) и на всевозможных эстакадах и полках. Термоусаживаемые муфты эксплуатируются при температуре от -50 до +50°С. Относительная влажность воздуха, при которой муфта СТп сохраняет свои эксплуатационные характеристики, равна 98%,при температуре окружающей среды 35°С.
Конструктивные особенности
- Плотность заполнения и фиксация заполнителем внутреннего межфазного пространства. Муфта СТп не содержит внутри себя пустот, а это не позволяет происходить ионизации воздуха, что, в свою очередь, увеличивает срок службы изделия.
- Толщина экранирующей алюминиевой ленты, которую содержит смонтированная муфта СТп, равна 100 мкр. Это значит, что при её намотке на муфту для восстановления экрана оболочки кабеля легко сглаживаются кромки, что обеспечивает прилегание витков.
- Для защиты оболочек кабеля и стыков, термоусаживаемые муфты комплектуются лентой-герметиком, которая обладает высокими эксплуатационными характеристиками: морозостойкостью, антикоррозийными свойствами, долговечностью и сопротивляемостью к химическим воздействиям.
|
|
Напряжение тока в кабеле, |
Число |
Сечение жил |
|
|
без распорки между жилами и |
с распоркой между жилами и |
|||
|
Муфта СТп — 1 Зх(16-25) |
1 |
3 |
16,25 |
|
|
Муфта СТп — 1 Зх(35-50) |
СТпУ-1 Зх(35-50) |
1 |
3 |
35,50 |
|
Муфта СТп — 1 Зх(70-120) |
СТпУ-1 Зх(70-120) |
1 |
3 |
70, 95, 120 |
|
Муфта СТп — 1 Зх(150-240) |
СТпУ-1 Зх(150-240) |
1 |
3 |
150, 185,240 |
|
Муфта СТп — 1 4х(16-25) |
1 |
4 |
16,25 |
|
|
Муфта СТп — 1 4х(35-50) |
СТпУ-1 4х(35-50) |
1 |
4 |
35,50 |
|
Муфта СТп — 1 4х(70-120) |
СТпУ-1 4х(70-120) |
1 |
4 |
70, 95, 120 |
|
Муфта СТп — 1 4х(150-240) |
СТпУ-1 4х(150-240) |
1 |
4 |
150, 185,240 |
|
Муфта СТп — 10 3х(16-25) |
СТпУ-10 3х(16-25) |
10 |
3 |
16,25 |
|
Муфта СТп — 10 3х(35-50) |
СТпУ-10 3х(35-50) |
10 |
3 |
35,50 |
|
Муфта СТп — 10 3х(70-120) |
СТпУ-10 3х(70-120) |
10 |
3 |
70, 95, 120 |
|
Муфта СТп — 10 Зх(150-240) |
СТпУ-10 Зх(150-240) |
10 |
3 |
150, 185,240 |
